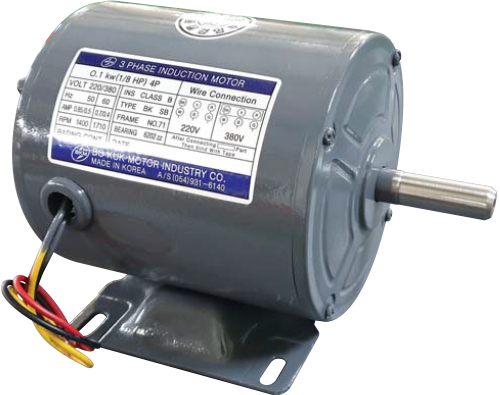

삼상모터 0.1kW(1/8HP) 4P

페이지 정보

작성자 보국모타 작성일19-03-28 15:31 조회1,489회 댓글0건

본문

프레임
번호		 정격출력(kW) 축단 치수 베어링 제품중량
(kg)
2P 4P 6P D E F G 키(Key) 규격 부하측 반부하측
66 - 0.1 - 14 38 - 1 - 6202ZZ 6202ZZ 5.1
71 0.2 0.2 - 14 30 5 3 5×5×25 6202ZZ 6202ZZ 6.8
71 0.4 0.4 - 14 30 5 3 5×5×25 6202ZZ 6202ZZ 9.5
80 0.4 0.4 - 19 40 6 3.5 6×6×30 6204ZZ 6203ZZ 11
80 0.75 0.75 0.2/0.4 19 40 6 3.5 6×6×30 6204ZZ 6203ZZ 14.2
90S 0.75 0.75 0.4 22 50 5 4 5×5×25 6205ZZ 6204ZZ 17.5
90L 1.5 1.5 0.75 24 50 6 4 6×6×30 6205ZZ 6204ZZ 21.2
112S 2.2 2.2 1.5 28 60 7 4 7×7×55 6206ZZ 6205ZZ 27
112M 3.7 3.7 2.2 28 60 7 4 7×7×55 6206ZZ 6205ZZ 30
132S 5.5 5.5 3.7 38 80 10 5 10×8×65 6308ZZ 6306ZZ 54
132M 7.5 7.5 5.5 38 80 10 5 10×8×65 6308ZZ 6306ZZ 61
프레임

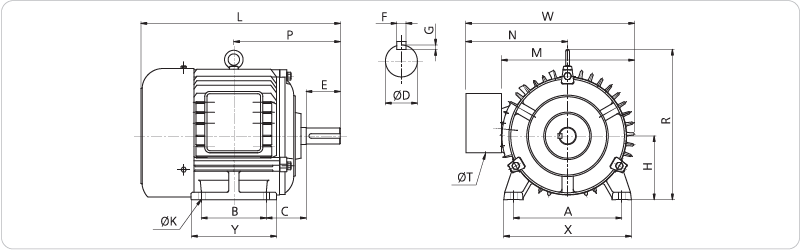

번호		 외형치수
A B C H K M N P T X Y L W R
66 110 90 37 66 7 124 - 120 - 135
 110 194 - 127
71 112 90 45 71 7 137 - 197 - 143 112 227 - 140
71 112 90 45 71 7 152 125 192 22 140 112 222 201
 147
80 125 100 50 80 10 162 130 197 22 160 124 237 221 161
80 125 100 50 80 10 172 135 219 22 160 124 259 211 166
90S 140 100 56 90 10 194 148 238 22 180 127 288 245 187
90L 140 125 56 90 10 194 148 258 22 180 152 308 245 187
112S 190 114 63 112 12 236 175 275 28 229 146 345 293 230
112M 190 140 63 112 12 236 175 305 28 229 172 375 293 230
132S 216 140 89 132 12 250 195 356 28 258 182 436 320 257
132M 216 178 89 132 12 250 195 376 28 258 220 456 320 257
  • 제품의 외관 및 규격은 제품 성능 개선을 위해 변경될 수 있습니다.
  • 특수사양의 주문 제작시에는 사전에 당사와 협의하여 주시기 바랍니다.
